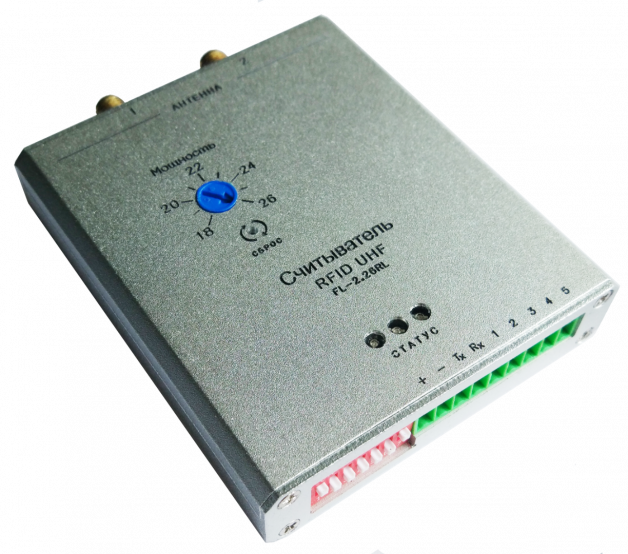

Считыватель RFID UHF FL-2.26RL  является радиоэлектронным  устройством УКВ (UHF) диапазона, в основе работы которого лежит технология радиочастотной идентификации (RFID) .

 Назначение и применение:

Считыватель (совместно с антеннами) предназначен для дистанционного (бесконтактного) обнаружения пассивных радиометок (далее Меток), их идентификации и передачи данных  в формате Wiegand для использования   контроллерами СКУД.



Применяется как в составе системы контроля и управления доступом (СКУД) так и в роли самостоятельного устройства для непосредственного управления шлагбаумами, воротами, офисными дверьми и другими подобными  устройствами разграничения доступа (при их подключении к «сухим контактам» Считывателя).



Данный Считыватель является бюджетным вариантом с мощностью излучения 26dbm, предназначен для проездов шириной не более 4м и оптимальной дистанцией считывания: 3-6м.

Оптимально подходит под требования ГКРЧ на данный вид оборудования по частоте (866-867,6Мгц) и ЭИМ (не более 2Вт).

Пример расчета  ЭИМ:

Мощность считывателя 26dbm;

Антенна 8dbi;

Кабель RG-8X длина 5м (затухание 1,3db)

ЭИМ=26+8-1,3=32,7dbm (1,86Вт)







Основные области применения:



   - Работа в составе СКУД многоквартирного дома, коттеджного поселка, гаражей;



   - Работа в составе входной группы офисных центров, технополисов, предприятий;



   - Прямое управление  устройствами замыкания дверей офисов, квартир;



   - Управление устройствами ограничения доступа коттеджей, усадеб (ворота; калитки...);



   - Контроль транспорта поданного для погрузки/разгрузки, фиксация факта разгрузки/погрузки;



   - Идентификация транспорта на весовом контроле.



 Принцип работы:

Для работы предлагаемой системы идентификации необходимо как минимум три составных компонента - Считыватель (описываемый в данном разделе), Антенна и RFID-Метка.

Антенна подключается к соответствующему антенному каналу Считывателя и ориентируется в пространстве так, что бы контролировать одну из зон возможного появления идентифицицируемого объекта. Чем больше коэф. усиления антенны, тем дальше дистанция считывания.

RFID-Метка должна быть размещена на идентифицируемом объекте - транспортном средстве, одежде или пластиковой карте (бэйдже) посетителя.

Попав в зону контроля одной из Антенн Считывателя и, соответственно, под воздествие ее электромагнитного излучения, в схеме метки возникает электрический ток, достаточный для питания микрочипа и передачи ответного сигнала, улавливаемого этой антенной.

В полученном ответном сигнале содержатся запрашиваемые Считывателем данные областей памяти метки, на основании анализа которых Считыватель определяет статус Метки (своя-чужая) и , в зависимости от конфигурации своих интерфейсов, выполняет дальныйшие действия - отправляет данные в нужном формате на удаленный контроллер или выдает комнду на один из своих "сухих контактов" на замыкание.



 Возможности считывателя:



 - Передача содержимого TID или EPC памяти метки в формате Wiegand 26, 34, 50;



 - Использование двух диапазонов с 4-я центральными частотами каждого диапазона;



 - Управление внешними устройствами через 2-е пары сухих контактов встроенных реле;



 - Изменение длительности удержания сухих контактов;



 - Передача данных через интерфейс UART;



 - Передача номера зоны (антенны), где идентифицирована метка (режим двойного кода);



 - Выбор количества задействованных антенн (1 или 2);



 - Выбор памяти метки для идентификации (EPC или TID);



 - Контроль опроса антенн парный или независимый;



 - Регулировка мощности излучения;



 - Звуковое оповещение;



 - Световая индикация состояния;



 - Изменение параметров без демонтажа и выключения из сети;



 - Возможность монтажа на din рейку;



 - Дублирование (клонирование) Считывателей  для контроля на единой территории;



 - Режим привязки метки к Считывателю через мастер карту на месте установки;



 - Изменение кода привязки меток для обеспечения конфиденциальности и безопасности.

 Основные преимущества:

  - Идентификация на расстоянии 3-6м. (до 10м вне городской зоны и при применении антенны 12dbi)



 - Автоматическая идентификация - Hand Free;



 - Использование пассивных RFID-Меток, в которых не требуется поддержки питания (батарейки);



 - Интергация в любую действующую СКУД;



 - Разграничение и контроль доступа по направлениям движения (въезд/выезд, вход/выход);



 - Высокий уровень защиты от подделки (дублирования) метки;



 - Слабая зависимость от погодных условий;



 - Прямое управление устройствами разграничения доступа и электромеханическими замками;



 - Простота настройки;



 - Миниатюрные размеры и малый вес.



 Основные характеристики:



Описание

Значение

Диапазон рабочих частот, MHz

866.6-867.4; 916.2-919.8

Протокол обмена

ISO18000-6C(EPC GEN2)

Количество частотных каналов, шт

8

Количество антенных каналов, шт

2

Тип антенных разъемов,

SMA-F

Дальность считывания*, м

                                                    типовая                                             максимальная



5-8

10 - 12

Мощность радиоканала, dbm

18 - 26 (±3%)

Шаг регулировки мощности, dbm

1

Интерфейсы:

Wiegand 26, 34, 50

UART

Сухой контакт:



      - количество пар контактов, шт.

2

      -  максимальное постоянное         коммутируемое напряжение, V

100

      - максимальная коммутируе-      мая   мощность, W

10

Индикация состояния:



-световая

есть

-звуковая

есть

Напряжение питания (DC), V

7.5 – 24

Максимальный ток потребления, mA

750

Рабочий диапазон температур, Co

-40 до +85

Уровень защиты корпуса, IP

54

Климатическое исполнение

У2.1

Габаритные размеры, мм

67х92х16

Вес, гр

100



* зависит от типа антенны, длины высокочастотного кабеля, электромагнитной обстановки в зоне размещения, места расположения, ориентации и размера метки.

Типоповая дальность при применении антенны усилением 8dbm, кабеля длиной 7,5м, метки типа FK-1 (размер 96,5мм x 23мм).

Максимальная дальность при применении антенны усилением 12dbm, кабеля длиной 5м, метки типа LA-97B (размер 110мм x 40мм).
