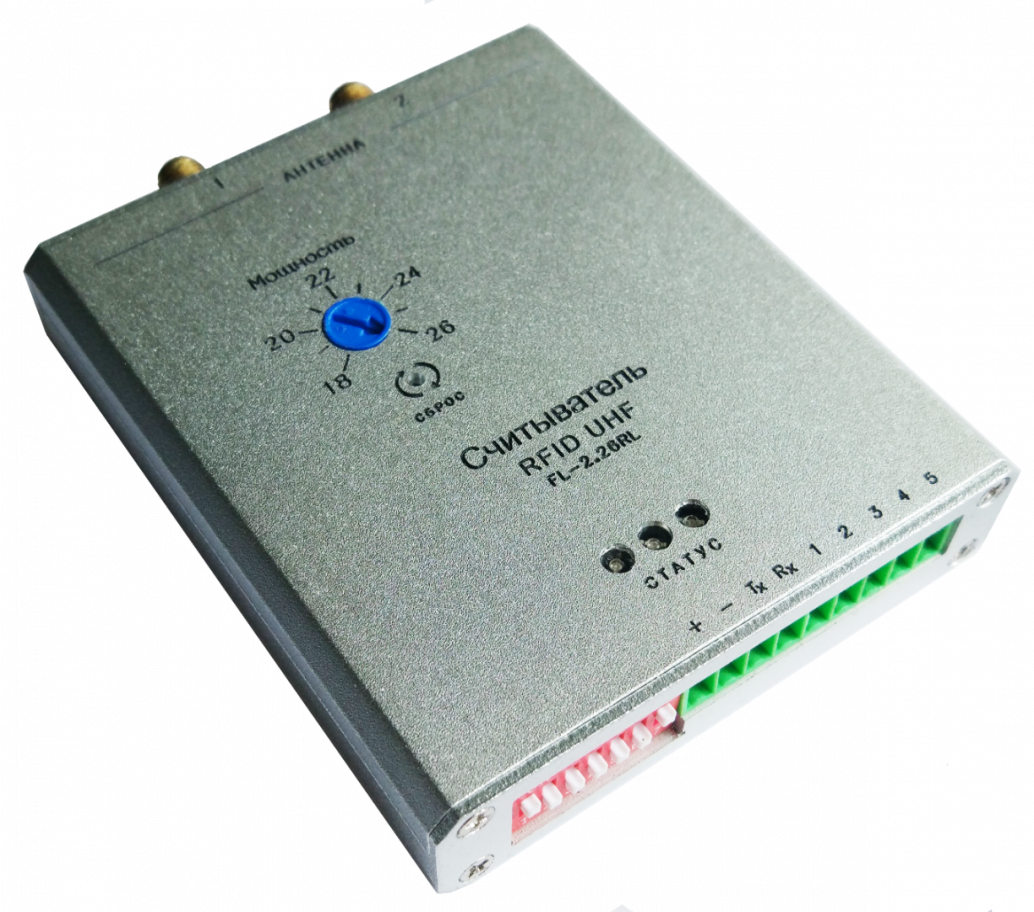

Считыватель RFID UHF является радиоэлектронным  устройством УКВ (UHF) диапазона, в основе работы которого лежит технология радиочастотной идентификации (RFID) .

 Назначение и применение:

Считыватель (совместно с антеннами) предназначен для дистанционного (бесконтактного) обнаружения пассивных радиометок (далее Меток), их идентификации и передачи данных  в формате Wiegand для использования   контроллерами СКУД.



Применяется как в составе системы контроля и управления доступом (СКУД) так и в роли самостоятельного устройства для непосредственного управления шлагбаумами, воротами, офисными дверьми и другими подобными  устройствами разграничения доступа (при их подключении к «сухим контактам» Считывателя).







Основные области применения:



   - Работа в составе СКУД многоквартирного дома, коттеджного поселка, гаражей;



   - Работа в составе входной группы офисных центров, технополисов, предприятий;



   - Прямое управление  устройствами замыкания дверей офисов, квартир;



   - Управление устройствами ограничения доступа коттеджей, усадеб (ворота; калитки...);



   - Контроль транспорта поданного для погрузки/разгрузки, фиксация факта разгрузки/погрузки;



   - Идентификация транспорта на весовом контроле.



 Принцип работы:

Для работы предлагаемой системы идентификации необходимо как минимум три составных компонента - Считыватель (описываемый в данном разделе), Антенна и RFID-Метка.

Антенна подключается к соответствующему антенному каналу Считывателя и ориентируется в пространстве так, что бы контролировать одну из зон возможного появления идентифицицируемого объекта.  Чем больше коэф. усиления антенны, тем дальше дистанция считывания.

RFID-Метка должна быть размещена на идентифицируемом объекте - транспортном средстве, одежде или пластиковой карте посетителя.

Попав в зону контроля одной из Антенн Считывателя и, соответственно, под воздествие ее электромагнитного излучения, в схеме метки возникает электрический ток, достаточный для питания микрочипа и передачи ответного сигнала, улавливаемого этой антенной.

В полученном ответном сигнале содержатся запрашиваемые Считывателем данные областей памяти метки, на основании анализа которых Считыватель определяет статус Метки (своя-чужая) и , в зависимости от конфигурации своих интерфейсов, выполняет дальныйшие действия - отправляет данные в нужном формате на удаленный контроллер или выдает комнду на один из своих "сухих контактов" на замыкание.



 Возможности считывателя:



 - Передача содержимого TID или EPC памяти метки в формате Wiegand 26, 34, 50;



 - Использование 3 центральных частот;



 - Управление внешними устройствами через 2-е пары сухих контактов встроенных реле;



 - Изменение длительности удержания сухих контактов;



 - Передача данных через интерфейс UART;



 - Передача номера зоны (антенны), где идентифицирована метка (режим двойного кода);



 - Выбор количества задействованных антенн (1 или 2);



 - Выбор памяти метки для идентификации (EPC или TID);



 - Контроль опроса антенн парный или независимый;



 - Регулировка мощности излучения;



 - Звуковое оповещение;



 - Световая индикация состояния;



 - Изменение параметров без демонтажа и выключения из сети;



 - Возможность монтажа на din рейку;



 - Дублирование (клонирование) Считывателей  для контроля на единой территории;



 - Режим привязки метки к Считывателю через мастер карту на месте установки;



 - Изменение кода привязки меток для обеспечения конфиденциальности и безопасности.

 Основные преимущества:

  - Идентификация на расстоянии до 15м. (зависит от мощности Считывателя и типа антенн)



 - Автоматическая идентификация - Hand Free;



 - Использование пассивных RFID-Меток, в которых не требуется поддержки питания (батарейки);



 - Интергация в любую действующую СКУД;



 - Разграничение и контроль доступа по направлениям движения (въезд/выезд, вход/выход);



 - Высокий уровень защиты от подделки (дублирования) метки;



 - Слабая зависимость от погодных условий;



 - Прямое управление устройствами разграничения доступа и электромеханическими замками;



 - Простота настройки;



 - Миниатюрные размеры и малый вес.



 Основные характеристики:



Описание

Модель считывателя

FL-2.26RL

FL-2.30RG

Диапазон рабочих частот, MHz

866.1-867.6

Протокол обмена

ISO18000-6C(EPC GEN2)

Читаемые метки

кодированные метки производителя тип FK любые стандарта EPC GEN2

RF контроллер

PR9200

E310

Чувствительность, dbm

-70 -80

Количество частотных каналов

3

Количество антенных каналов

2

Тип антенных разъемов,

SMA-F

Мощность радиоканала, dbm

18 - 26

20 - 30

Шаг регулировки мощности, dbm

1

Интерфейсы:

Wiegand 26, 34, 50

UART

Сухой контакт:



      - количество пар контактов

2

   - max  постоянное коммутируемое напряжение, V

100

- max коммутируемая  мощность, W

10

Индикация состояния:



-световая

есть

-звуковая

есть

Напряжение питания (DC), V

7.5 – 24

Макс. ток потребления, mA

750

1200

Рабочий диапазон температур, Co

-40 до +85

Уровень защиты корпуса, IP

54

Климатическое исполнение

У2.1

Габаритные размеры, мм

67х90х16

67х95х16,5

Вес, гр

90

100
